热处理工艺中淬火（huǒ）的常用方法有十（shí）种，分别是单介质(水、油、空（kōng）气（qì）)淬火（huǒ）;双介质（zhì）淬火（huǒ）;马氏（shì）体分级淬火;低于Ms点（diǎn）的马氏（shì）体分级（jí）淬火法;贝氏体等温淬火法;复合淬火法;预冷等温淬火法;延迟冷却淬火法（fǎ）;淬火自回火法;喷射淬火法等。

       一、单介（jiè）质(水、油、空气)淬火

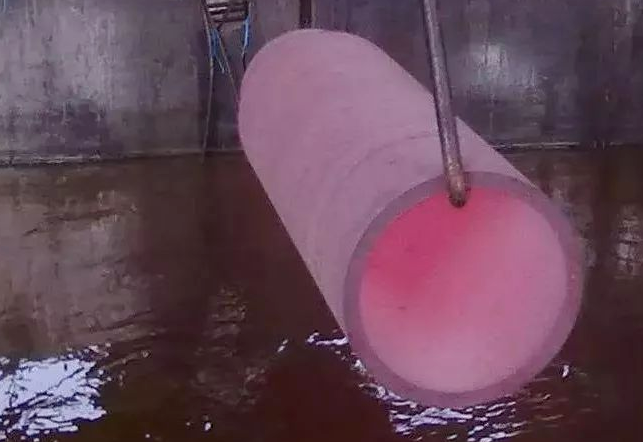

　　单介质(水、油、空气（qì）)淬火：把已（yǐ）加热到（dào）淬火温度（dù）的工件淬人一种淬火介质，使（shǐ）其完全冷却。这种是zui简单的淬火方法，常用于形状简单的碳钢和合金钢工件（jiàn）。淬火介质根（gēn）据零件传热系（xì）数大小、淬透性、尺寸、形状（zhuàng）等进行选择（zé）。

　    二、双介质（zhì）淬火

　　双介（jiè）质淬火：把加热到淬（cuì）火温度的工件（jiàn），先在冷却（què）能力（lì）强的淬火介质（zhì）中冷却（què）至接近Ms点，然后转入慢（màn）冷（lěng）的淬火介质中冷却至室（shì）温，以（yǐ）达到不同淬火冷却温度区间，并有比较理想的（de）淬（cuì）火冷（lěng）却（què）速度。用于形状复杂件或高（gāo）碳钢、合金钢（gāng）制作的大型工件，碳素工具钢也（yě）多采（cǎi）用此法（fǎ）。常（cháng）用冷却介质有水-油、水-硝盐、水-空气（qì）、油-空气，一般用水作快冷淬火介质，用（yòng）油或空气作慢冷淬火介质，较少采用空气。

　　三、马（mǎ）氏体分（fèn）级淬（cuì）火

　　马氏体分级（jí）淬火（huǒ）：钢材奥氏（shì）体化，随之浸入温度（dù）稍高或稍（shāo）低于钢（gāng）的（de）上（shàng）马氏点的（de）液（yè）态介质(盐（yán）浴或碱浴)中，保（bǎo）持适当（dāng）时间，待钢件的内、外层都达到介质温度后取出空冷，过冷奥氏体（tǐ）缓（huǎn）慢（màn）转变成马氏体的（de）淬火工艺。一般用（yòng）于（yú）形（xíng）状复杂和（hé）变形要求（qiú）严（yán）的小型工（gōng）件，高速钢和高合金钢工模具也常用此法淬火。

　　四、低于Ms点（diǎn）的马氏（shì）体分级淬火（huǒ）法

　　低（dī）于（yú）Ms点的马氏体分级（jí）淬火法：浴槽温度（dù）低（dī）于工（gōng）件用（yòng）钢（gāng）的Ms而高于（yú）Mf时，工件在该浴槽中冷却较快，尺寸较大（dà）时仍可获得和（hé）分级淬（cuì）火相同的结果。常用（yòng）于（yú）尺寸较大的（de）低淬（cuì）透性钢工（gōng）件。

　　五（wǔ）、贝氏体等温淬（cuì）火法

　　贝氏体等温淬火（huǒ）法：将工件淬入该（gāi）钢下贝氏体（tǐ）温度的浴槽中等温，使其发生下（xià）贝氏体转变，一般在浴（yù）槽中保温30~60min。数（shù）控微信公号cncdar贝氏体等温淬（cuì）火工艺主要三（sān）个步骤：①奥氏体化（huà）处理（lǐ）;②奥氏体化后冷却处理;③贝氏体等（děng）温处理;常用于合金钢、高碳钢小尺寸零（líng）件及球（qiú）墨铸铁件。

　　六、复合淬火法

　　复合淬火法（fǎ）：先（xiān）将工件急冷至Ms以下（xià）得体积（jī）分数为10%~30%的马氏体，然后在下贝氏体（tǐ）区等温，使（shǐ）较（jiào）大截（jié）面工件得到马（mǎ）氏（shì）体（tǐ）和（hé）贝氏（shì）体（tǐ）组织，常用于合金工具钢工（gōng）件。

　　七、预冷等温（wēn）淬火法（fǎ）

　　预冷等温淬火法：又称升（shēng）温等温（wēn）淬（cuì）火，零件先在温度较低(大于Ms)浴槽中冷（lěng）却，然后转入温度较高的浴槽中，使奥（ào）氏（shì）体（tǐ）进行等温转变。适用于淬透性（xìng）较差的钢件（jiàn）或尺寸（cùn）较大又必须进行等温淬火的工（gōng）件。

　　八、延迟冷却淬火（huǒ）法

　　延迟冷却（què）淬火（huǒ）法：零件先在（zài）空气、热水（shuǐ）、盐（yán）浴中预冷到（dào）稍高于Ar3或Ar1温度，然后进行单介质（zhì）淬（cuì）火。常用于形状复杂各部位厚薄悬殊（shū）及要求变（biàn）形小（xiǎo）的（de）零件。

　　九、淬火自回火法

　　淬（cuì）火（huǒ）自回火（huǒ）法：将被处（chù）理工（gōng）件全部加热，但在淬火时仅将（jiāng）需要淬（cuì）硬的部分(常为工作部位)浸入淬火液冷却（què），数控微信公号cncdar待到（dào）未浸入部分火色消失的瞬间，立（lì）即取出在空气中冷（lěng）却（què）的淬火工艺（yì）。淬（cuì）火自回火法利用心部未全部冷透（tòu）的热量传到表面，使表面回火。常用（yòng）于承受冲（chōng）击的工具如錾子、冲子、锤子等。

　　十、喷射淬火法

　　喷射淬火法：向（xiàng）工件喷射（shè）水（shuǐ）流的淬火方法，水（shuǐ）流可大（dà）可小，根据（jù）所要求的淬火（huǒ）深度而定。喷射淬火法不会在工件表面形（xíng）成蒸汽膜，这（zhè）样（yàng）就能够保证得到比昔（xī）通（tōng）水中淬火更（gèng）深的淬（cuì）硬层。主要用于局部（bù）表面淬火。
